Выносной вентиляционный модуль

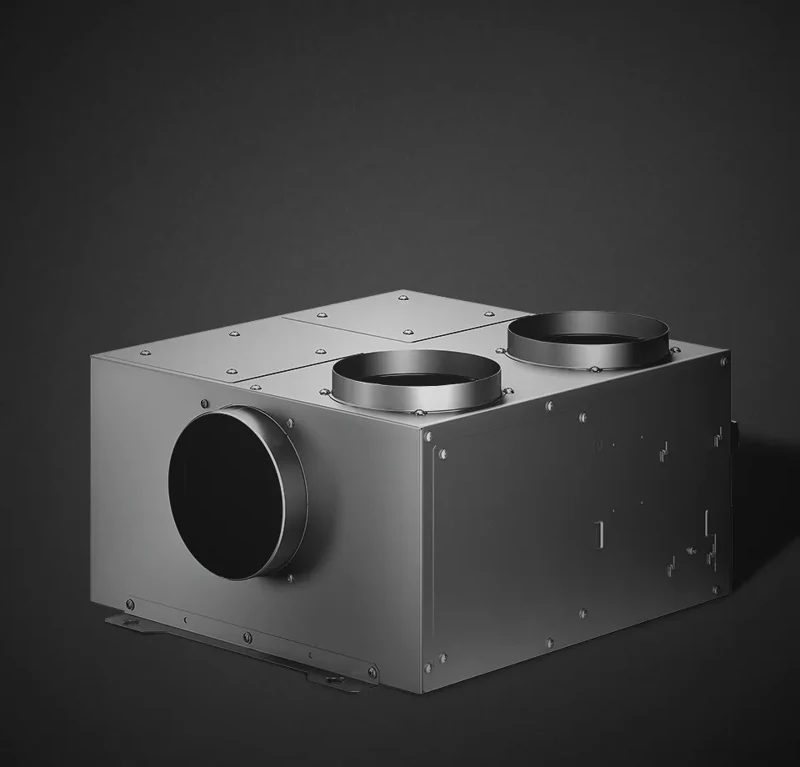

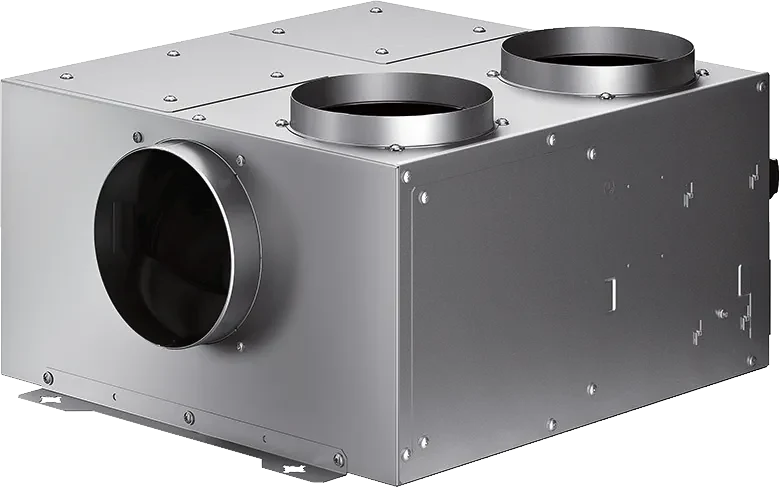

Выносной моторный блок серии 400 для совместимых вытяжных приборов Gaggenau без встроенного мотора. Доступные ступени мощности зависят от подключённого прибора без собственного мотора. 3 уровня мощности с электронным управлением и 1 интенсивный режим. Высокоэффективная вытяжная технология на основе двигателя BLDC. Корпус из оцинкованного металла. Входная сторона имеет пять отверстий: четыре сверху и одно на стороне, противоположной выходу. По монтажной инструкции в комплект входят два соединительных элемента диаметром 150 мм; номер дополнительных соединительных элементов — 653556. Выходное подключение воздуховода: 1 × DN150 круглое. Предусмотрена запасная крышка для закрывания воздухозаборного отверстия. В комплект входит кронштейн для крепления к верхней или боковой стенке шкафа.

Основные характеристики

Функции и характеристики

• Выносной моторный блок серии 400 для совместимых вытяжных приборов Gaggenau без встроенного мотора.
• Доступные ступени мощности зависят от подключённого прибора без собственного мотора.
• 3 уровня мощности с электронным управлением и 1 интенсивный режим.
• Высокоэффективная вытяжная технология на основе двигателя BLDC.
• Корпус из оцинкованного металла.
• Входная сторона имеет пять отверстий: четыре сверху и одно на стороне, противоположной выходу. По монтажной инструкции в комплект входят два соединительных элемента диаметром 150 мм; номер дополнительных соединительных элементов — 653556.
• Выходное подключение воздуховода: 1 × DN150 круглое.
• Предусмотрена запасная крышка для закрывания воздухозаборного отверстия.
• В комплект входит кронштейн для крепления к верхней или боковой стенке шкафа.
• Уровень шума зависит от выбранного варианта встраивания.
• Максимальная производительность отвода воздуха по EN61591: 880 м³/ч.
• Соединение с соответствующим вытяжным прибором посредством кабеля передачи данных.
• Возможна установка в отдельном помещении для уменьшения шума на кухне.
• При одновременном использовании вытяжки в режиме отвода и камина с дымоходом производитель предусматривает подходящий защитный выключатель в цепи питания вентиляционного прибора.
• Общая мощность подключения: 240 Вт.
• Кабель подключения длиной 1,8 м с вилкой.
• Длина кабеля передачи данных 5 м.
• Установка в цоколь с вырезом для воздуховода в основании мебели.
• При подготовке к монтажу учитывают направление потока по стрелкам на корпусе. Неиспользуемые входные отверстия закрывают комплектными пластинами.
• Модуль устанавливается на резиновые ножки без дополнительного крепления к полу. При настенном монтаже его выравнивают по горизонтали и закрепляют четырьмя винтами; воздуховоды герметизируют на соединительных элементах.
• Для управления используют разъёмы X1 и X2; они равнозначны. Кабельные соединения должны защёлкнуться.
• Дополнительный выход X16 — беспотенциальный контакт: замыкается при включённом вентиляторе и размыкается при выключенном. Максимальные параметры коммутации — 30 В / 1 А переменного или постоянного тока; подключение выполняет квалифицированный электрик.
• Сетевой режим позволяет синхронно управлять освещением и вентиляцией максимум 20 приборов. Суммарная длина всех сетевых кабелей — не более 40 м; подключение выполняют последовательно через X1 и X2. При необходимости используют экранированный кабель не ниже CAT-5.
• При сбое питания или разрыве сетевого кабеля одного участника вентиляция всей сети блокируется. После изменения конфигурации квалифицированный специалист выполняет повторную инициализацию и проверку системы.
• Подтверждённые каталогом сочетания в режиме отвода воздуха: AW442120, VL414115, VL200120 и AL400192. Производительность готовой системы зависит от вытяжного прибора и воздуховодов; её нельзя приравнивать к максимальной производительности отдельного моторного блока.
• В британском техлисте входные подключения обозначены как 1 × DN200 и 4 × DN150; итальянский техлист указывает 1 × DN150 и 4 × DN150. Актуальная монтажная схема показывает подключения Ø150 мм. Разночтение производителя сохраняется; диаметры конкретной поставки проверяют по её инструкции.
• Британский техлист и комплектность монтажной инструкции предусматривают запасную крышку для воздухозаборного отверстия; итальянский техлист описывает её как недоступную. Для комплектации конкретной поставки применяют приложенную монтажную инструкцию.
• На действующей габаритной схеме ширина корпуса указана 426 мм, высота корпуса — 232 мм; отдельно показаны монтажные размеры 459 и 486 мм и высота до верха соединительных элементов 255 мм. Для размещения учитывают все выступающие элементы по схеме, а не только корпус.
• Монтажная инструкция 9001659568_C указывает максимальную массу модуля около 14 кг. Более ранняя 9000974160_F приводит иные размеры и максимальную массу 9 кг; значения редакций не объединяют в одни габариты.
• Рекомендуемый внутренний диаметр круглого воздуховода — 150 мм; для плоского канала инструкция приводит эквивалентное внутреннее сечение около 177 см². Используйте короткий прямой воздуховод из негорючего материала.
• При отводе воздуха и одновременной работе отопительного прибора с забором воздуха из помещения обеспечьте достаточный приток воздуха и разрежение не более 4 Па; систему оценивает профильный специалист.
• Подключение выполняют к розетке с защитным заземлением. Вилка должна оставаться доступной; если это невозможно, квалифицированный электрик предусматривает всеполюсное отключение в стационарной проводке.
• Для сочетания AL400192 с одним AR400142 каталог 2026 указывает расход 310 / 485 / 600 / 765 м³/ч на ступенях 1 / 2 / 3 / интенсивной при отводе воздуха и противодавлении 5 Па.
• Для одного VL414115 с AR400142 каталог указывает расход 280 / 430 / 540 / 640 м³/ч на ступенях 1 / 2 / 3 / интенсивной при отводе воздуха и противодавлении 5 Па.
• Для VL200120 с AR400142 каталог указывает расход 280 / 440 / 545 / 645 м³/ч на ступенях 1 / 2 / 3 / интенсивной при отводе воздуха и противодавлении 5 Па.
• Для AW442120 с AR400142 каталог указывает расход 315 / 490 / 615 / 755 м³/ч на ступенях 1 / 2 / 3 / интенсивной при отводе воздуха и противодавлении 5 Па. Эти показатели систем не заменяют максимальные 880 м³/ч отдельного моторного блока.
