Полновстраиваемая вытяжка 86 см, нержавеющая сталь и стекло

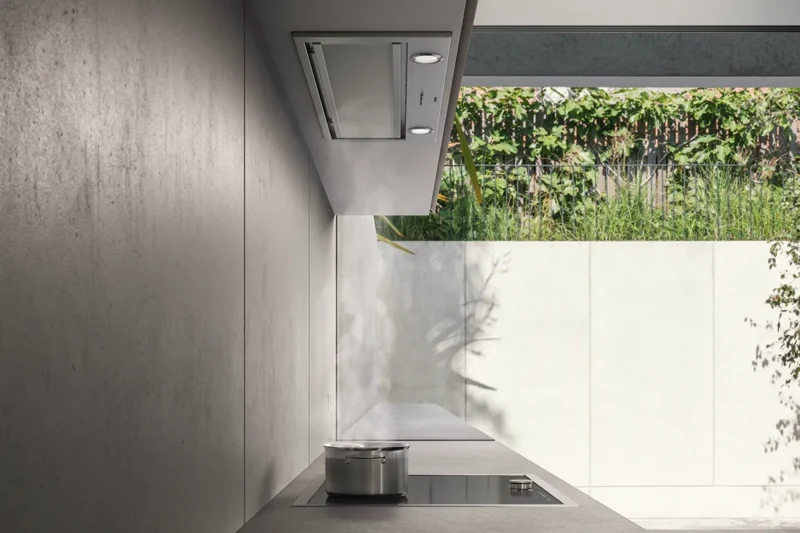

Полновстраиваемая вытяжка серии 200 шириной 86 см из нержавеющей стали и стекла. Корпус скрывается в навесном шкафу; плоская стеклянная крышка обеспечивает периметральное всасывание и удобна для очистки. Встроенный энергосберегающий бесщёточный двигатель BLDC. Вытяжка работает на отвод воздуха либо в режиме рециркуляции с отдельным внешним фильтрующим модулем. Три ступени мощности с электронным управлением и один интенсивный режим. При включении вентилятор запускается на первой ступени. Отвод воздуха: производительность на третьей ступени / в интенсивном режиме — 610 / 800 м³/ч; соответствующая звуковая мощность — 64 / 70 дБ(А) относительно 1 пВт. Рециркуляция: производительность на третьей ступени / в интенсивном режиме — 540 / 790 м³/ч; соответствующая звуковая мощность — 72 / 77 дБ(А) относительно 1 пВт. Производительность измеряется по EN 61591, звуковая мощность — по EN 60704-3. Интенсивный режим примерно через шесть минут переключается на более низкую ступень. Если включить его из выключенного состояния, после завершения шестиминутного цикла вытяжка выключится. Интервальная вентиляция периодически включает и выключает вентилятор. В техническом листе указан шестиминутный цикл; по руководству весь интервальный режим автоматически завершается через 24 часа. Отложенное выключение включается удержанием кнопки второй ступени при работающей ступени 1, 2 или 3; кнопка выбранной ступени мигает. В индивидуальном техническом листе указано 6 минут, а в общем руководстве 9001603991_I — около 30 минут. Продолжительность сверяют с инструкцией конкретного исполнения E-Nr. Нейтрально-белая светодиодная подсветка 4000 К с регулировкой яркости: две лампы по 1 Вт, освещённость 266 лк. Свет включается независимо от вентиляции; яркость меняют удержанием кнопки освещения.

Основные характеристики

Функции и характеристики

• Полновстраиваемая вытяжка серии 200 шириной 86 см из нержавеющей стали и стекла. Корпус скрывается в навесном шкафу; плоская стеклянная крышка обеспечивает периметральное всасывание и удобна для очистки.
• Встроенный энергосберегающий бесщёточный двигатель BLDC. Вытяжка работает на отвод воздуха либо в режиме рециркуляции с отдельным внешним фильтрующим модулем.
• Три ступени мощности с электронным управлением и один интенсивный режим. При включении вентилятор запускается на первой ступени.
• Отвод воздуха: производительность на третьей ступени / в интенсивном режиме — 610 / 800 м³/ч; соответствующая звуковая мощность — 64 / 70 дБ(А) относительно 1 пВт.
• Рециркуляция: производительность на третьей ступени / в интенсивном режиме — 540 / 790 м³/ч; соответствующая звуковая мощность — 72 / 77 дБ(А) относительно 1 пВт. Производительность измеряется по EN 61591, звуковая мощность — по EN 60704-3.
• Интенсивный режим примерно через шесть минут переключается на более низкую ступень. Если включить его из выключенного состояния, после завершения шестиминутного цикла вытяжка выключится.
• Интервальная вентиляция периодически включает и выключает вентилятор. В техническом листе указан шестиминутный цикл; по руководству весь интервальный режим автоматически завершается через 24 часа.
• Отложенное выключение включается удержанием кнопки второй ступени при работающей ступени 1, 2 или 3; кнопка выбранной ступени мигает. В индивидуальном техническом листе указано 6 минут, а в общем руководстве 9001603991_I — около 30 минут. Продолжительность сверяют с инструкцией конкретного исполнения E-Nr.
• Нейтрально-белая светодиодная подсветка 4000 К с регулировкой яркости: две лампы по 1 Вт, освещённость 266 лк. Свет включается независимо от вентиляции; яркость меняют удержанием кнопки освещения.
• Пульт дистанционного управления приобретается отдельно. В общем руководстве указан AA200510; совместимость принадлежностей проверяют по полному E-Nr.
• Класс энергоэффективности A++ по шкале A+++–D. Годовое энергопотребление — 31,4 кВт·ч. Классы эффективности вентиляции, освещения и жироулавливания — A, A и D; звуковая мощность в обычном режиме — 41–64 дБ(А).
• Индикация насыщения напоминает об очистке металлических жироулавливающих фильтров. После очистки индикацию сбрасывают на выключенном приборе удержанием кнопки первой ступени около трёх секунд.
• Перед очисткой прибор отключают от питания и дают ему остыть. Стеклянную крышку открывают медленно и придерживают; снимая фильтр, его поддерживают снизу и держат горизонтально, чтобы жир не стекал на варочную панель.
• Жироулавливающие фильтры очищают вручную в горячем мыльном растворе либо в посудомоечной машине при температуре не выше 70 °C. Их размещают свободно, не сжимают и не моют сильно загрязнённые фильтры вместе с посудой; перед установкой дают воде стечь.
• Для рециркуляции каталог предусматривает модуль AA211812 с одним угольным фильтром. Модуль устанавливают в верхней части навесного шкафа; для замены фильтра дверца должна открываться полностью.
• В общем руководстве сменный стандартный фильтр обозначен AA210110; в каталоге 2026 для модуля AA211812 приведён сервисный номер 11034172. Эти обозначения не подменяют друг другом: сменный фильтр заказывают по исполнению модуля и полному E-Nr.
• По руководству стандартный фильтр запахов CleanAir при обычном использовании около одного часа в день меняют каждые 12 месяцев. Его нельзя мыть или регенерировать. Для замены снимают магнитную переднюю панель модуля, извлекают фильтр и устанавливают новый.
• Размеры наружной панели по индивидуальной схеме — 860 × 282 мм; ширина нижней части встраиваемого корпуса — 832 мм. Полная высота по схеме — 338 мм, выходной патрубок — Ø150 мм. На чертеже также показан переходник Ø120 мм высотой 80 мм.
• Монтажный вырез — 836 × 264 мм с обозначенным на схеме допуском −3 мм по обоим размерам. Толщина нижней панели шкафа — не менее 16 мм по монтажному руководству; шкаф должен сохранять прочность после выполнения вырезов и выдерживать нагрев до 90 °C.
• В актуальном общем руководстве 9001603991_I у выреза показан отступ не менее 25 мм. На отдельной схеме технического листа показаны отступы 13 мм спереди и 23 мм сзади. Разметку выполняют по монтажной инструкции конкретного исполнения; размеры разных схем не объединяют в один шаблон.
• На схеме сочетания с AA211812 показаны навесной шкаф высотой не менее 600 мм и глубиной не менее 310 мм, свободное пространство над модулем не менее 100 мм и высота зоны выхода воздуха не менее 90 мм. Эти размеры относятся к показанной конфигурации с рециркуляционным модулем.
• Минимальный зазор над электрической варочной панелью — 500 мм, над газовой — 650 мм; при суммарной мощности газовых горелок более 12 кВт — не менее 700 мм. Если инструкция панели требует большего расстояния, соблюдают большее значение.
• По общему руководству допустима комбинация с газовой панелью суммарной мощностью не более 18 кВт. Две газовые конфорки на максимальном пламени одновременно либо большую горелку мощностью свыше 5 кВт на максимальном пламени нельзя использовать дольше 15 минут.
• Ширина вытяжки должна быть не меньше ширины варочной панели; прибор устанавливают по центру. Приборы Vario с интенсивным образованием испарений размещают по центру под вытяжкой; для таких сочетаний каталог 2026 исключает рециркуляцию. Совместимость конкретной комбинации проверяют по таблице планирования.
• При совместной работе в режиме отвода воздуха и очага с естественной тягой обеспечивают достаточный приток воздуха и подходящий защитный выключатель в цепи питания вытяжки. По руководству разрежение в помещении очага не должно превышать 4 Па.
• Эквивалентная длина воздуховода Lmax — 19 м по каталогу 2026. Это расчёт с учётом сопротивления элементов, а не универсальная допустимая длина любого канала. Рекомендуется круглый воздуховод с внутренним диаметром 150 мм, минимально — 120 мм.
• Воздуховод делают коротким, прямым и из негорючего материала; для предотвращения возврата конденсата предусматривают уклон 1° от прибора. Соединения герметизируют, в режиме отвода устанавливают обратный клапан; воздух нельзя направлять в действующий дымоход.
• Общая мощность подключения — 172 Вт. В индивидуальном техническом листе указан кабель с вилкой длиной 1,0 м; в общем руководстве 9001603991_I — приблизительно 1,30 м. Доступную длину проверяют у конкретного исполнения до размещения розетки; подключение требует защитного заземления.
• Монтаж выполняют в несущую мебельную конструкцию. Для установки снимают крышку фильтра, фильтры и нижнюю рамку, отсоединяют разъёмы панели управления и освещения; закрепляют корпус, возвращают рамку и разъёмы, проверяют фиксацию и устанавливают фильтры и крышку.
• Светодиодные лампы заменяет производитель, сервисная служба или квалифицированный электрик. Для подбора принадлежностей и обслуживания используют полный номер E-Nr и производственный номер FD с заводской таблички.
• Минимальный расход воздуха в обычном режиме — 210 м³/ч. Показатели третьей ступени и интенсивного режима приведены отдельно.
• Гидродинамическая эффективность — 37,6; индекс энергоэффективности — 34,4. Эффективность освещения — 121 лк/Вт, эффективность жироулавливания — 75 %. Коэффициент увеличения времени — 0,6.
• В точке наибольшей эффективности измерены расход воздуха 428 м³/ч, давление 430 Па и потребляемая электрическая мощность 136 Вт. Эти показатели относятся к одной измерительной точке и отличаются от максимальной производительности.
• Номинальная мощность системы освещения — 2,2 Вт; мощность самих ламп указана отдельно: 2 × 1 Вт. Потребляемая мощность в режиме ожидания — 0,49 Вт. Для выключенного состояния числовое значение в энергетическом листе не приведено.
