Скрытый индукционный модуль

Приготовление на столешнице Dekton толщиной 12 мм допускается только с оригинальной магнитной защитой поверхности, закреплённой по центру дна каждой кастрюли или сковороды. Скрытая зона приготовления диаметром 28 см с функцией Booster. Центральная световая индикация зоны приготовления и остаточного тепла. Сочетается с другими скрытыми индукционными модулями серии 400. Прочные ручки управления из нержавеющей стали, также доступные с чёрной отделкой, для точного и персонализированного управления. 1 индукционная зона диаметром 28 см. В индивидуальном техническом листе указана обычная мощность 2200 Вт; в инструкции по эксплуатации для уровня 12 указано 2300 Вт. Мощность Booster в обоих документах — 2700 Вт. Ручки управления со световым кольцом и обозначениями зон приготовления и уровней мощности. Электронная регулировка мощности на 12 уровнях. Функция Booster.

Основные характеристики

Функции и характеристики

• Приготовление на столешнице Dekton толщиной 12 мм допускается только с оригинальной магнитной защитой поверхности, закреплённой по центру дна каждой кастрюли или сковороды.
• Скрытая зона приготовления диаметром 28 см с функцией Booster.
• Центральная световая индикация зоны приготовления и остаточного тепла.
• Сочетается с другими скрытыми индукционными модулями серии 400.
• Прочные ручки управления из нержавеющей стали, также доступные с чёрной отделкой, для точного и персонализированного управления.
• 1 индукционная зона диаметром 28 см. В индивидуальном техническом листе указана обычная мощность 2200 Вт; в инструкции по эксплуатации для уровня 12 указано 2300 Вт. Мощность Booster в обоих документах — 2700 Вт.
• Ручки управления со световым кольцом и обозначениями зон приготовления и уровней мощности.
• Электронная регулировка мощности на 12 уровнях.
• Функция Booster.
• Поддержание блюд в тёплом состоянии.
• Меню дополнительных настроек.
• Индикатор работы.
• Распознавание посуды.
• Двухступенчатая индикация остаточного тепла на столешнице и ручке управления.
• Защитное отключение.

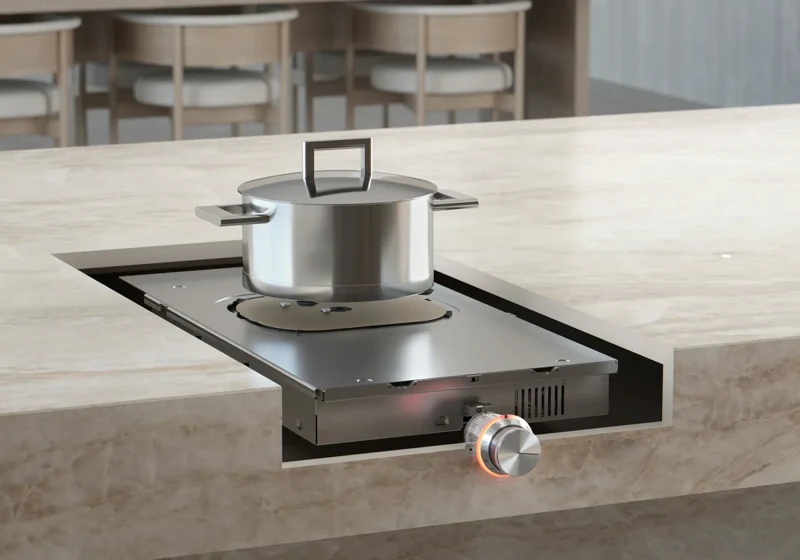

• Скрытый индукционный модуль устанавливается под столешницей Dekton толщиной 12 мм.
• Обеспечьте несущую способность и устойчивость с помощью подходящих опорных конструкций; учитывайте массу прибора и дополнительные нагрузки.
• В центре зоны приготовления требуется отверстие диаметром 10 мм. Необходимо нанести обозначения зоны приготовления.
• Другие вырезы в той же плите столешницы не допускаются.
• Dekton обрабатывают местные специалисты по камню. Список рекомендованных специалистов можно получить у местного представителя Cosentino.
• Для специалистов по обработке Dekton: соблюдайте технический документ Cosentino «Протокол разметки и сверления для индукционных модулей Gaggenau».
• Минимальные расстояния:
• От центра зоны приготовления до бокового края столешницы: 400 мм.
• От центра зоны приготовления до переднего и заднего краёв столешницы: 400 мм.
• Между центрами соседних зон приготовления: 450 или 550 мм в зависимости от сочетания.
• Минимальные расстояния до задней стенки мебели и вырезов указаны на размерных схемах.
• Используйте только кастрюли и сковороды с ферромагнитным основанием, подходящие для индукции. Для оптимального распределения тепла рекомендуется многослойное дно.
• Масса прибора около 7 кг.
• Общая мощность подключения: 2,7 кВт.
• Длина кабеля подключения 1,50 м; без вилки.
• Кабель подключения к ручке управления длиной 1 м.
• Не устанавливайте под модулем другие приборы, например духовые шкафы, холодильники или посудомоечные машины.
• Размеры скрытого модуля в плане по монтажной схеме: 506 × 610 мм.
• Для показанной установки одной зоны: столешница глубиной не менее 800 мм; от центра зоны до каждого бокового края, переднего и заднего края — не менее 400 мм.
• Отверстие под выносную ручку управления: диаметр 50 мм; наружный диаметр ручки по схеме 60 мм.
• По схеме сечения модуль занимает 96 мм по высоте под нижней поверхностью столешницы; это размер модуля с креплениями, а не свободный вентиляционный зазор.
• Разметка поверхности по виду сверху: метки 15 × 1,2 мм; расстояние от центра зоны до центра показанной метки — 140 мм.
• Для показанной комбинации двух одинаковых модулей шириной 506 мм: столешница не менее 1350 × 800 мм, расстояние между центрами зон не менее 550 мм; от центров до боковых, переднего и заднего краёв — не менее 400 мм.
• Для ручки управления при толщине мебельной панели более 23 мм схема предусматривает выборку с уменьшением толщины в зоне крепления до 23 мм.
• Оригинальную защиту поверхности подбирают по диаметру дна посуды; перед её снятием посуда и защита должны остыть.
• Для защиты электроники Booster может автоматически отключиться с переходом на уровень мощности 12.
• Индикация остаточного тепла гаснет через 45 минут; это не означает, что поверхность уже остыла.
• Монтаж и стационарное электрическое подключение с защитным заземлением выполняет квалифицированный специалист.
• От верхней поверхности столешницы до верхней части выдвижного ящика требуется расстояние не менее 115 мм.
• Мебель должна выдерживать температуру не менее 90 °C, а столешница — нагрузку около 60 кг.
• Не перекрывайте вентиляционные отверстия и не герметизируйте нижний цоколь. При зазоре за мебелью менее 20 мм предусмотрите отверстие снизу согласно монтажной инструкции.
• Страховочный ремень закрепляют по центру модуля; он не должен перекрывать вентиляцию и подключение органов управления.
• После монтажа выполняют функциональную проверку. Установщик заполняет и подписывает акт монтажа после успешного испытания; подписанный документ сохраняют.
• Ручку управления подбирают отдельно: CKU410000 — чёрная отделка; CKU410010 — нержавеющая сталь. Оба варианта указаны как монтажные принадлежности в индивидуальном техническом листе.
• Дополнительные принадлежности: монтажный комплект CA420000AU; комплект из четырёх магнитных защит поверхности SP400001; отдельные магнитные защиты SP410001, SP415001, SP419001 и SP424001. Размер защиты выбирают по диаметру дна посуды и руководству по эксплуатации.
• По инструкции размеры дна посуды для оригинальных защит поверхности: 100–145, 150–185, 190–235 и 240–280 мм. В техническом листе размеры принадлежностей приведены округлённо; для подбора используйте диапазоны из инструкции.
• Не нагревайте пустую посуду или посуду с тонким дном; не используйте переходные пластины для индукции.
• Ручка управления несъёмная. Для её очистки не используйте уксус или лимонный сок.
• Оригинальную магнитную защиту поверхности можно мыть в посудомоечной машине. Перед снятием с посуды дайте защите и посуде остыть.
• Если модуль перестал распознавать защиту поверхности, установите посуду с закреплённой защитой по центру зоны в течение 30 секунд. Кольцо ручки в такой ситуации попеременно мигает оранжевым и белым.
• Для проверки пригодности посуды инструкция предусматривает холодную зону, закреплённую оригинальную защиту и 200 мл воды комнатной температуры. Результат показывается красной, жёлтой или зелёной индикацией.
• Точная комплектация монтажными материалами зависит от приложенной инструкции: 9001926341_F включает грунтовку и силикон в монтажный комплект, а 9002028052_A относит их к материалам, не входящим в комплект. Перед установкой проверьте фактическую поставку.
